Buenas noches gente como va ? Hoy no arranco el megane y me di después de varios chequeos q tengo un pin o patita y sulfato en la ecu a lo cual quisiera intentar reparar esa pata rota para lo cual necesito el pinout y cual es la pata 1 de la ecu gracias !!!!!

[coneltiempo]

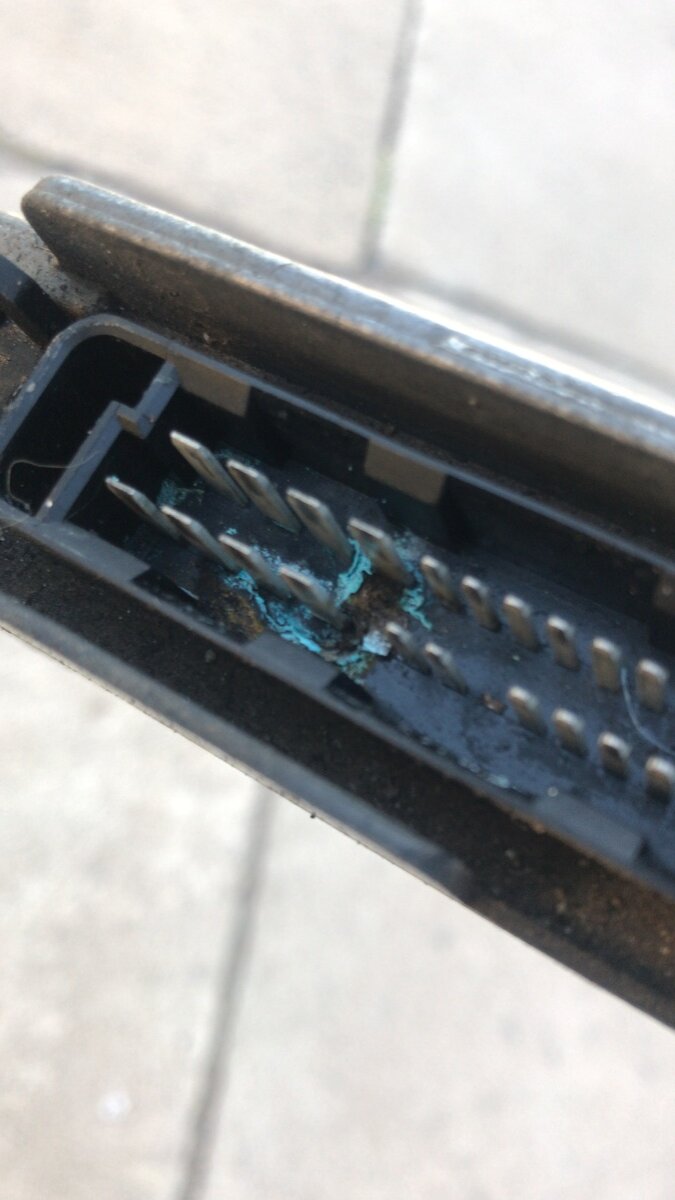

El pin 1 es el que tenes en esa foto en la linea de arriba a la izquierda.

El 2 y 3 (gruesos) son los de al lado que son tierra

El pin de abajo que parece que falta, que vendria a ser el 5to de esa linea, es el 12V.



Va el esquema electrico. Esto lo habia pasado el compañero Emerson hace ya muchos años, pero no lo veo en la seccion de manuales.

https://www.scribd.com/document/336777730/mk-44-EsquemaelctricoFenix5MotorF3R-pdf#

y el sitio ese no me deja bajarlo, Si conseguis bajarlo estaria bueno subirlo a los manuales.



Suerte!

[amecba]

Muchas gracias conel

El pin no tiene reparación x ende en una casa q repara ecu sacaron un cable y no pasa por el peine además de eso la testearon y probaron en banco quedando de 10 así q solucionado ese problemita

[coneltiempo]

Me alegro!
