Cambio junta portatermostato y cambio vaso recuperador

MrZebas · 4 de Agosto del 2013

A. Cambio junta portatermostato

Todo empezo con el orring del sensor de temperatura que perdia agua >> si quieren saber como cambiarlo http://www.clubmeganeargentina.com/mecanica-motor/25656-fotos-reemplazo-sensor-de-temperatura-motor-f3r-scenic-1999-a.html

Se podia ver una chorreada por debajo del sensor blanco (es el que amnda la informacion a la ecu, el verde manda informacion al instrumental)

[ATTACH=CONFIG]2541[/ATTACH]

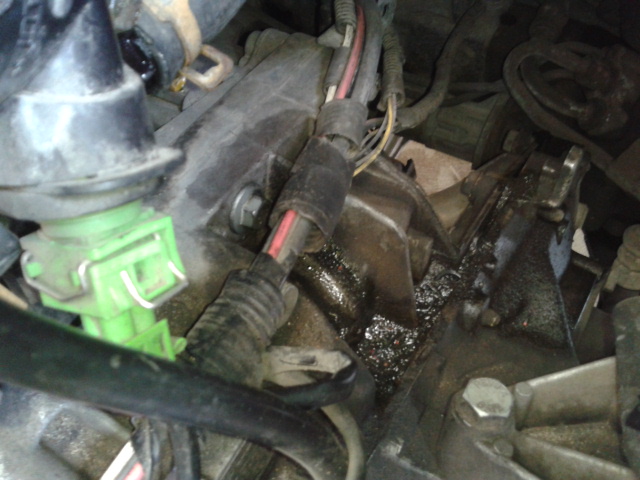

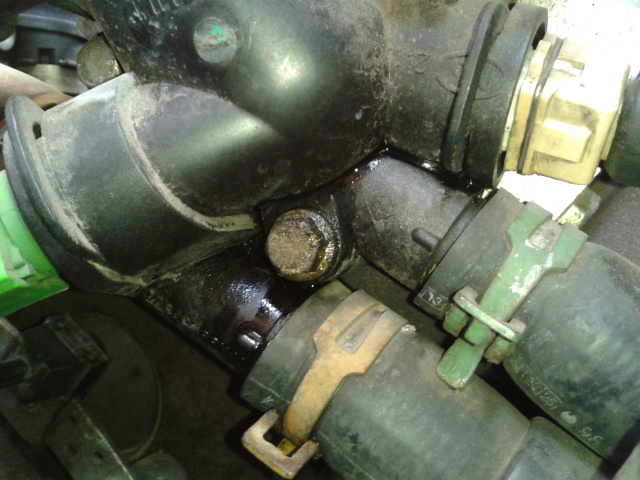

Agua debajo.......

[ATTACH=CONFIG]2542[/ATTACH]

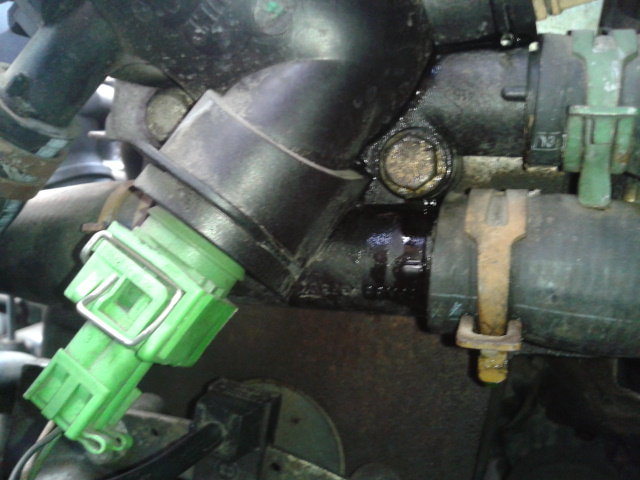

Aca se puede ver que cae desde la ficha blanca (sensor de temperatura).....

[ATTACH=CONFIG]2543[/ATTACH]

A1. Sacamos sensor y cambiamos orring http://www.clubmeganeargentina.com/mecanica-motor/25656-fotos-reemplazo-sensor-de-temperatura-motor-f3r-scenic-1999-a.html

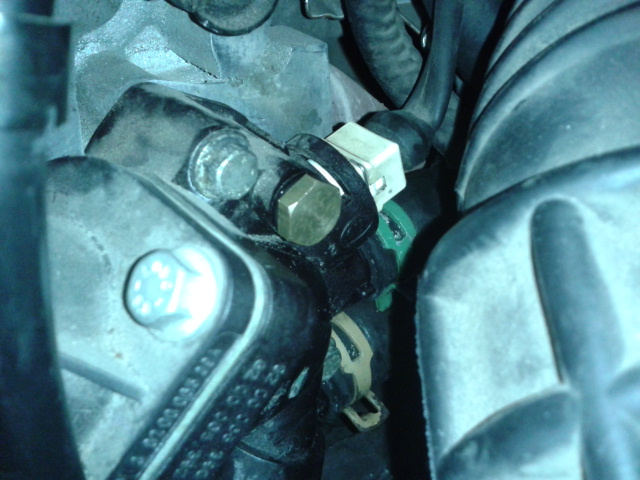

imagen Despues de haber sacado la chaveta de plastico y el sensor (esta explicado en el link de arriba de cambio de sensor de temperatura).......

[ATTACH=CONFIG]2544[/ATTACH]

A2. Colocamos una bolsa debajo del portatermostato para no mojar cuando desaflojemos el portatermostato

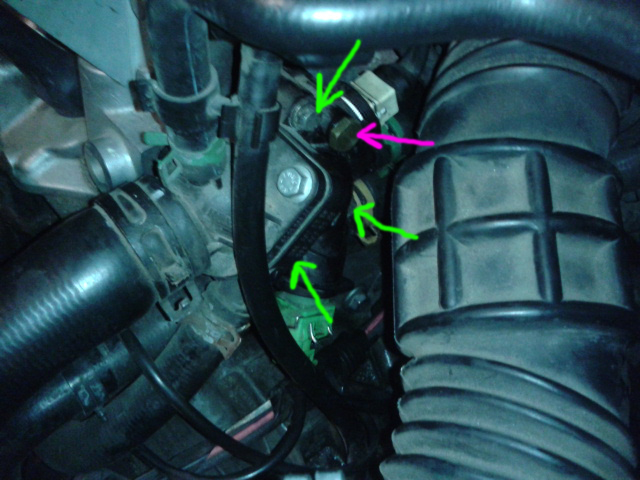

A3. Sacamos los 3 tornillos con la llave Nº10 (flechas verdes)....la violeta es para purgar el sistema y sacarle el aire mas adelante (se gira a mano, pero es Nº 14)

[ATTACH=CONFIG]2545[/ATTACH]

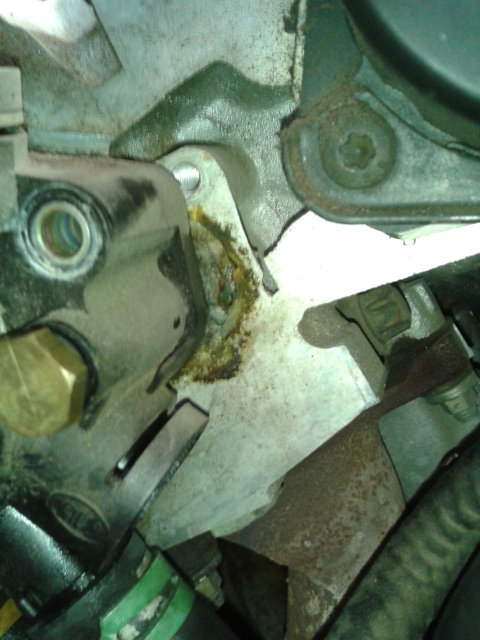

A4. Limpiamos bien la zona porque esta llena sarro o cosas mugrosas.

[ATTACH=CONFIG]2546[/ATTACH]

Mas mugre desde otro angulo....

[ATTACH=CONFIG]2547[/ATTACH]

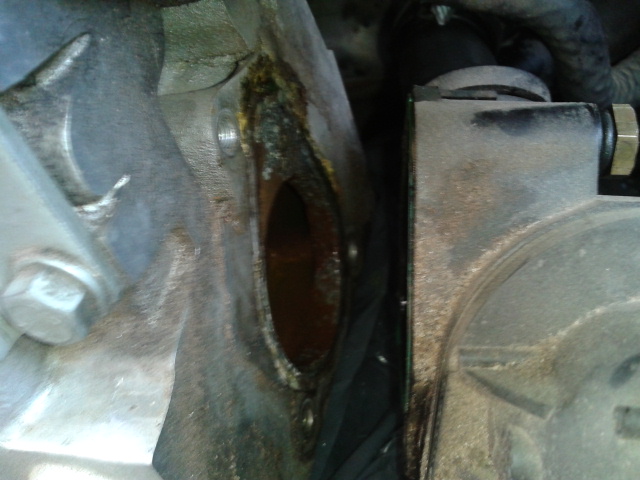

A5. Retiramos la junta vieja con una pinsita, cuchillo sin filo.... (marcada en verde)

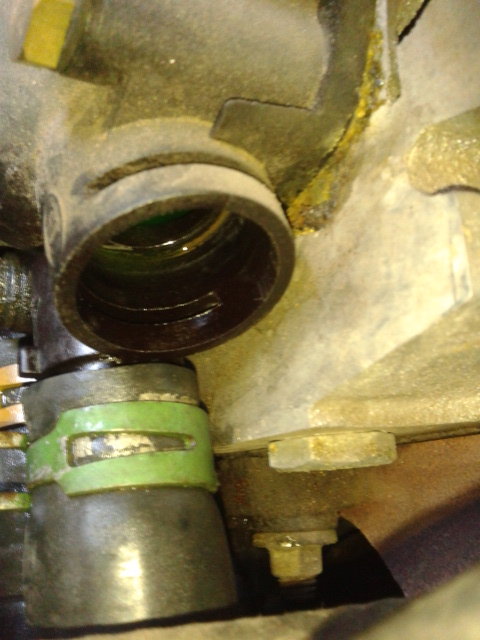

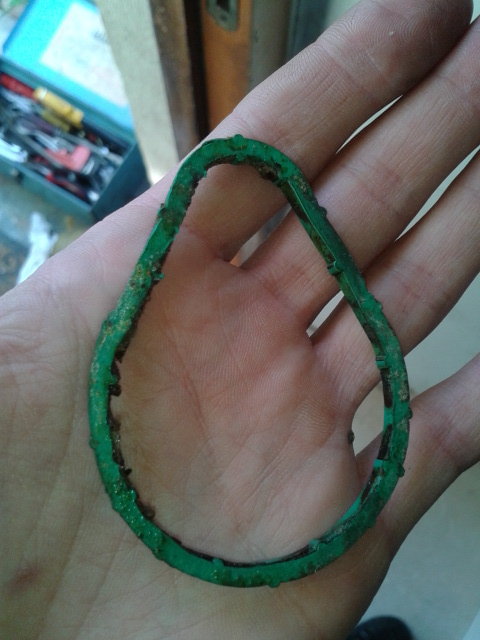

junta vieja sacada.

[ATTACH=CONFIG]2548[/ATTACH]

A6. Ponemos la nueva de manera inversa (la que compre era de color negra y un toque mas larga, pero entro igual)

A7. Calzamos todo de nuevo (en la imagen falta la chaveta de plastico del sensor, se me rompio, es muy delicada !!!! ojo y muy despacio)...no le den rosca a morir al portatermostato porque esta antornillando a la tapa que es de aluminio.

[ATTACH=CONFIG]2549[/ATTACH]

A8. En mi caso y provisoriamente hasta mañana que compre la nueva..... Pegue con la gotita.

[ATTACH=CONFIG]2550[/ATTACH]

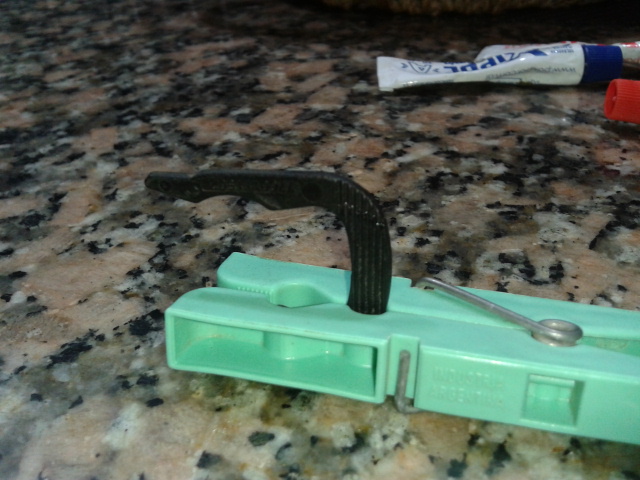

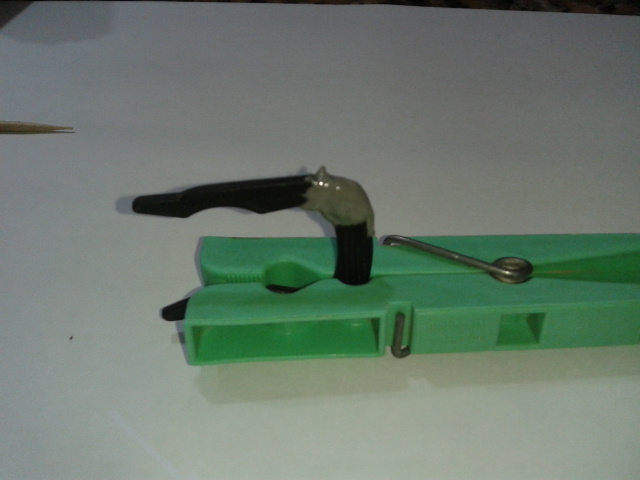

A9. Por fuere lo revesti con poxipol 10 minutos, porque la gotita se jode con el agua.

[ATTACH=CONFIG]2551[/ATTACH]

A10. Fin del cambio de junta.

--------------------------------------------------------------------------------------------

B. Cambio de vaso recuperador.

En mi caso lo cambie porque estaba sucio el viejo y dudaba de la tapa.

Las foto las saque cuando lo iba armando asi que van a ver que el tachito esta limpio de una.

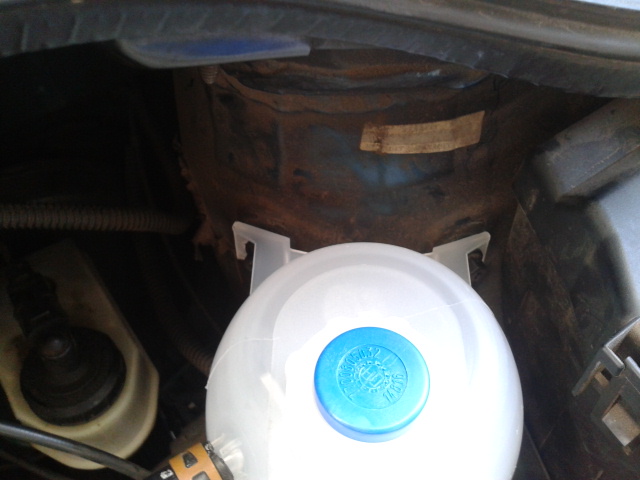

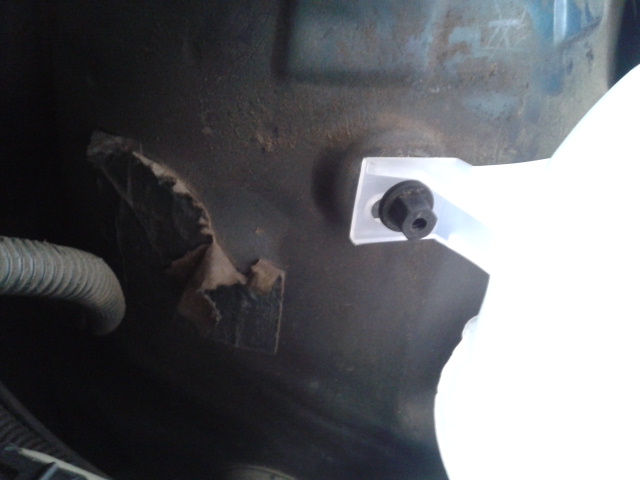

B1. Sacamos el tornillo izquierdo llave Nº10

[ATTACH=CONFIG]2552[/ATTACH]

B2. Sacamos el tornillo derecho llave Nº10

[ATTACH=CONFIG]2553[/ATTACH]

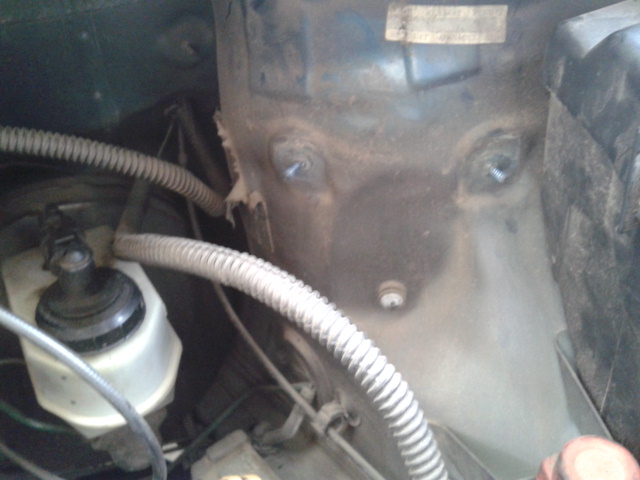

B3. Sacamos el tacho viejo.

[ATTACH=CONFIG]2554[/ATTACH]

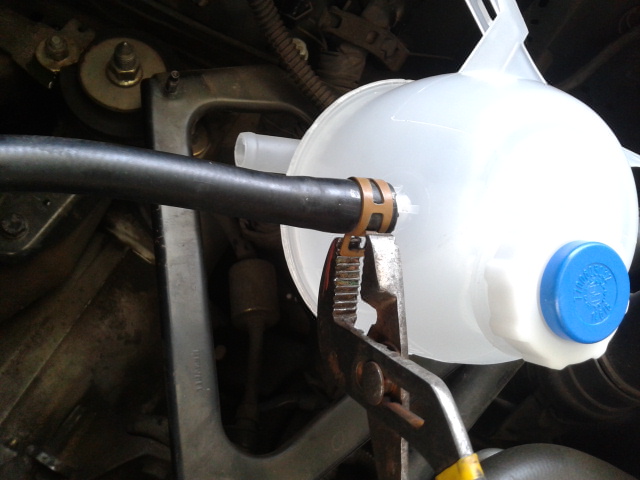

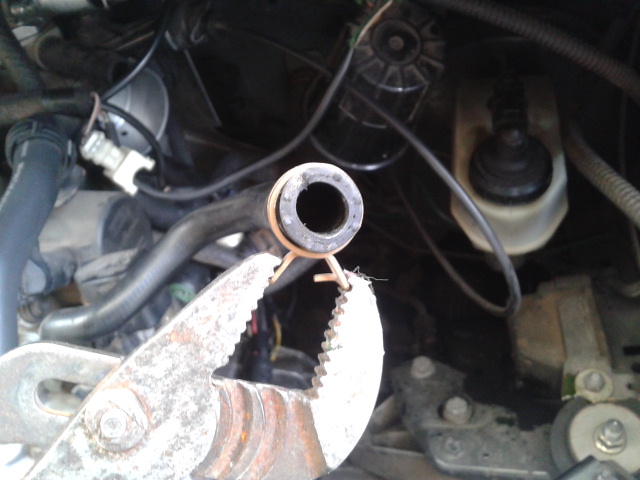

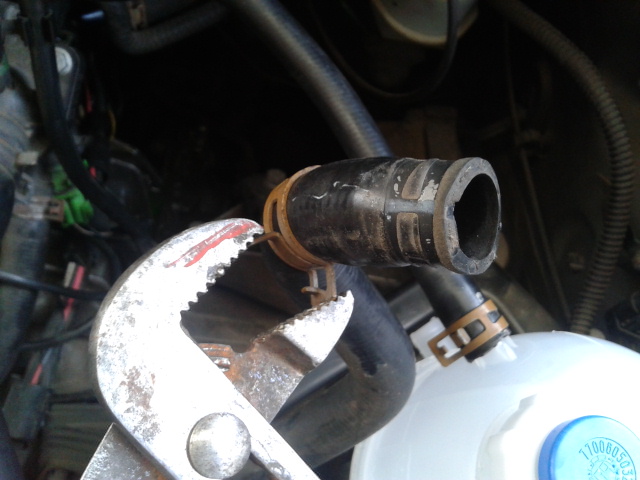

B4. Retiramos las mangueras presionando con una pico de loro y corriendo hacia atras la abrazadera.

[ATTACH=CONFIG]2555[/ATTACH]

B5. Vamos a colocar las mangueras sobre el tacho nuevo pero sin colocarlo todavia para no hacer fuerza sobre las tuercas que son de plastico (estas las colocamso a lo ultimo).

Colocamos primero la manguera con la abrazadera atras.

[ATTACH=CONFIG]2556[/ATTACH]

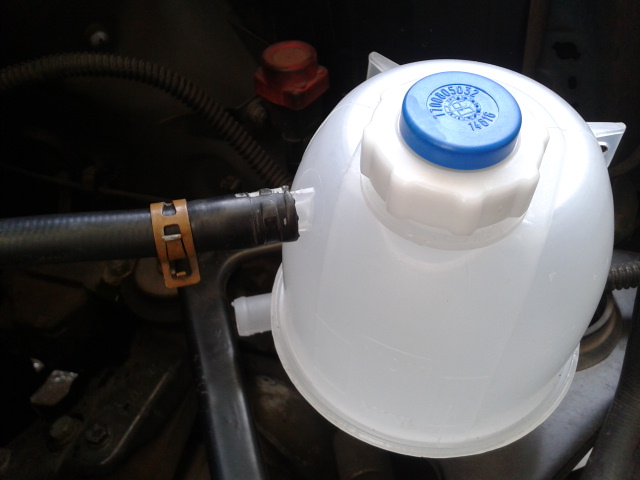

B6. Una vez colocada la manguera corremos con la pinza l aabrazadera hacia delante.

[ATTACH=CONFIG]2557[/ATTACH]

B7. Lo mismo para la manguera de abajo.

[ATTACH=CONFIG]2558[/ATTACH]

Las 2 mangueras colocadas.

[ATTACH=CONFIG]2559[/ATTACH]

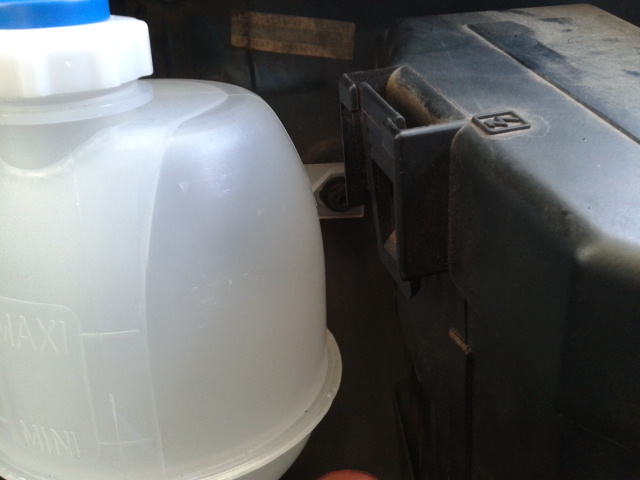

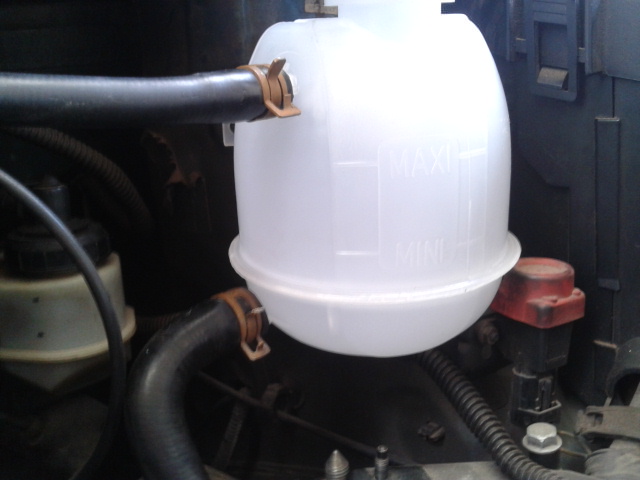

B8. Colocamos el vaso recuperador en los 2 tornillos y le ponemos las 2 tuercas de plastico (ojo con pasarse de rosca...CUAC)

[ATTACH=CONFIG]2560[/ATTACH]

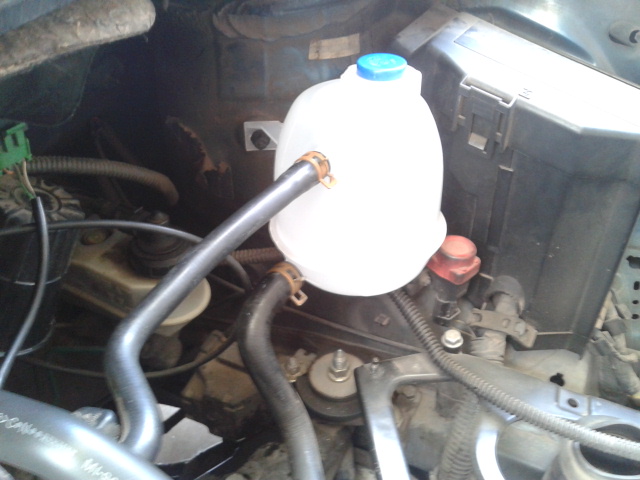

B9. Listo colocado.

[ATTACH=CONFIG]2561[/ATTACH]

B10. Con el motor totalmente frio le ponemos el agua que perdimos cambiando el tarro y la sacando la junta del portatermostato (1, 5 litro aprox shelzone al 50%)

B11. Giramos el purgue (tornillo de Bronce Nº14 del punto A3 >> flecha violeta), es decir desenroscamos hasta que salga el aire. Llenamos el vaso recuperador hasta el maximo y cerramos el purgue.

B12. encendemos el auto y vemos si el agua baja, le damos un toque al de purge paraq ue salga aire. rellenamos lo que haga falta y listo. Chequeamos un rato con el auto en marcha y listo.

A disfrutar.

Gracias a Walter58, Hernan870, Wel, Arirxe, Chrlydln, Ric, Crhistianupieri, Coneltiempo, Meganeyuro, Amecba, que me hicieron el aguante en http://www.clubmeganeargentina.com/mecanica-motor-transmision/25282-en-frio-la-primera-arranca-pero-se-cae-y-apaga.html y que me llevo a hacer este tutorial !!!

Editado 5 de Octubre del 2015 por carlosmdq
actualizar links
